راهکارهای کامپیوترهای سیماتیک زیمنس برای ارتباط از راه دور - شرکت ایزی ارتباط پارس

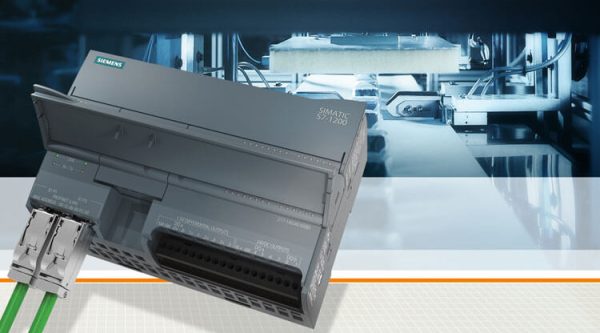

s7-1200-main-image

راهکار برای واحدهای پایانه راه دور(RTUs)

SIMATIC RTU3000C – متراکم RTU

ترمینال های SIMATIC RTU3000C می توانند نقاط اندازه گیری را حتی در مکان هایی که شبکه برق محلی در دسترس نیست، نظارت کنند. RTU ها توسط حداکثر شش ماژول باتری یا یک باتری همراه با یک پنل خورشیدی تغذیه می شوند. کاربردهای معمولی عبارتند از تشخیص نشتی، نظارت بر ایستگاه های پمپاژ و مخازن آب، نظارت از راه دور سطح مایع در مخازن و سیلوها، نظارت بر سیستم های آبیاری کشاورزی، نظارت بر سطح آب های راکد و جاری، حفاظت در برابر سیل و تشخیص موقعیت، به عنوان مثال از شناورها.



برای آشنایی بیشتر با مفهوم RTU ها این مقاله را بخوانید:

ارتباطات از راه دور صنعتی



RTU داده‌های اندازه‌گیری را از حسگرهای متصل ضبط می‌کند و داده‌ها را از طریق بی‌سیم سیار به کاربران فردی یا یک مرکز کنترل منتقل می‌کند. RTU3031C و RTU3041C موقعیت یابی GPS را نیز ارائه می دهند. در صورت تجاوز از مقادیر آستانه تعریف شده، RTU فوراً از طریق ایمیل یا پیام متنی به پرسنل خدمات اطلاع می دهد و آنها را قادر می سازد به سرعت به رویدادهای خارق العاده پاسخ دهند. این دستگاه ها دارای ورودی و خروجی یکپارچه هستند. با یک برد اضافی، هشت سنسور اضافی را می توان از طریق Modbus RTU یا HART Multidrop متصل کرد.

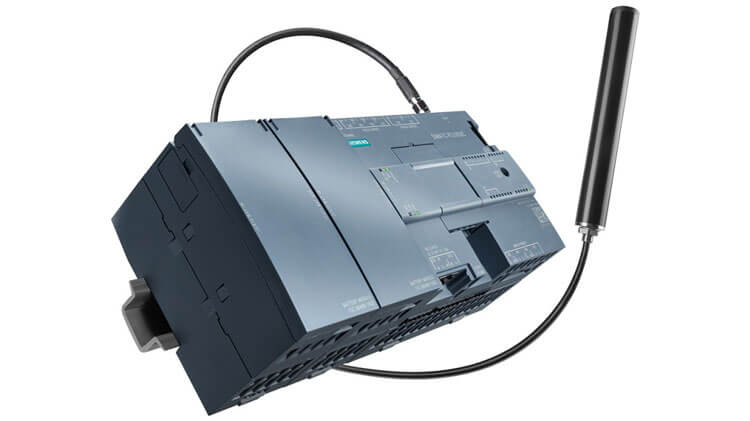

rtu-3000.siemens

حالت های عملیاتی

RTU های فشرده SIMATIC از چهار حالت عملکرد پشتیبانی می کنند. این بدان معنی است که آنها فقط زمانی برق مصرف میکنند که برنامه آن را بخواهد:

الف: حالت خواب یا غیرفعال

  • مصرف برق کمتر از 2 میلی وات، امکان کارکرد در مدت چندین سال
  • اطلاع رسانی فوری هشدارها از طریق ایمیل یا پیام متنی در صورت تجاوز از آستانه
  • شمارش RTU پالس ها

ب: حالت به روز رسانی

  • بازیابی و پردازش مقادیر فرآیند جاری از حسگرهای متصل
  • فعال و غیرفعال کردن دستگاه های متصل برای صرفه جویی در انرژی

پ: حالت ارتباطی

  • اتصال ارتباطی را به مرکز کنترل به طور مستقل ایجاد می کند
  • انتقال آخرین مقادیر فرآیند میانگین از جمله نشان زمانی

ت: حالت خدماتی

  • تعویض باتری را بدون از دست دادن اطلاعات فعال می کند

مزایای RTU های SIMATIC

  • مفهوم منبع تغذیه انعطاف پذیر: باتری، باتری با پنل خورشیدی یا اتصال برق 12-24 ولت – آزادانه قابل ترکیب
  • عملکردی با مصرف بهینه، کارکرد باتری را برای چندین سال امکان پذیر می کند
  • دامنه دما از -40 تا +70 درجه سانتیگراد افزایش یافته است
  • ارتباط ایمن
  • ارتباطات را می توان به صورت جداگانه پیکربندی کرد (زمان یا رویداد محور)
  • وب سرور: پیکربندی آسان از طریق مرورگر وب، و از راه دور
  • تشخیص و نگهداری از راه دور از طریق SIMATIC PDM
  • داده‌های مقادیر فرآیند با نشان های زمانی، یک پایگاه داده ثابت را حتی با خرابی اتصال موقت تضمین می‌کند.
  • به عنوان یک دیتا لاگر استفاده کنید
  • پشتیبانی از پروتکل های مختلف: TeleControl Basic، SINAUT ST7، DNP3 و IEC 60870-5-104
  • اتصالات HART یا Modbus با یک برد اضافی HART/RS485
  • محفظه خارجی را مطابق با درجه حفاظت IP68 فراهم می کند

راهکاری برای واحدهای پایانه راه دور

RTU های ماژولار با کنترلر پایه SIMATIC S7-1200

واحدهای پایانه راه دور ماژولار مبتنی بر SIMATIC S7-1200 برای برنامه هایی با درجه اتوماسیون پایین مناسب هستند. این دستگاه های ارزان قیمت با طراحی سخت افزاری کوچک و فشرده خود مشخص می شوند. آنها می توانند با مراکز کنترل از راه دور از طریق پروتکل های مختلف با استفاده از پردازنده های ارتباطی (CPs) ارتباط برقرار کنند. CP ها انتقال دوره ای و رویداد محور مقادیر اندازه گیری شده، مقادیر شمارش و نقاط تنظیم، و همچنین دستورات و آلارم ها را بین واحد پایانه راه دور و کنترل c enter امکان پذیر می کنند. CP ها نه تنها انتقال یکنواخت داده را امکان پذیر می کنند، بلکه گزینه های تشخیصی جامعی را برای تجزیه و تحلیل سریع و آگاهانه وضعیت ایستگاه ارائه می دهند.

مزایای RTU SIMATIC S7-1200

  • ضربه گیری برای چندین هزار مقدار داده با نشان های زمانی در زمان‌های خرابی لینک انتقال
  • پرسنل عملیاتی بلافاصله از طریق ایمیل یا هشدارهای پیام متنی خاص کاربر در مورد وضعیت ها و مقادیر فرآیند مطلع می شوند.
  • مهندسی ساده و مقرون به صرفه: پیکربندی در چند مرحله ساده و بدون هیچ گونه تلاش برنامه نویسی انجام می شود.
  • هزینه های نگهداری و سفر کمتر در محل به دلیل مقرون به صرفه بودن برنامه ریزی از راه دور، تشخیص، کنترل و نظارت از طریق اینترنت

RTU های ماژولار با کنترلر توزیع شده SIMATIC ET 200SP

RTU های ماژولار مبتنی بر کنترلر توزیع شده SIMATIC ET 200SP با طراحی به خصوص و عملکرد چشمگیر، نتایج متقاعد کننده ای ارائه می دهند. آنها می توانند با یک مرکز کنترل از راه دور با استفاده از طیف وسیعی از پروتکل های کنترل از راه دور توسط یک پردازشگر ارتباطی CP 1542SP-1 IRC ارتباط برقرار کنند، بنابراین از مزایای سیستم SIMATIC ET 200SP در برنامه های کنترل از راه دور نیز استفاده می شود.

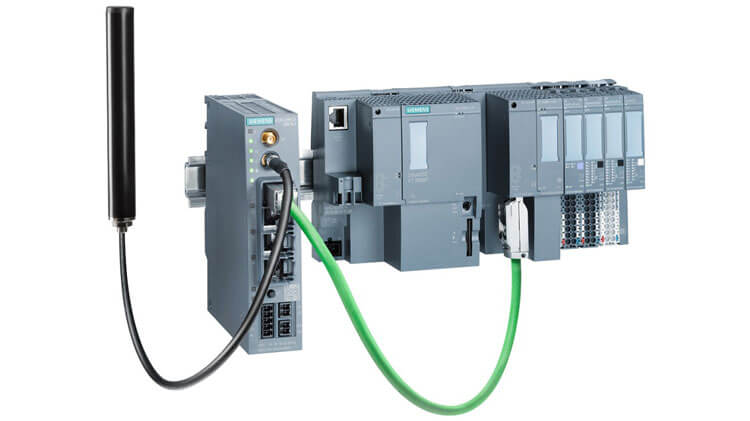

rtu-based-on-simatic-et-200sp-and-cp-1542sp-1-irc-communications

مزایای RTU های SIMATIC ET 200SP

  • سیستم فشرده و ماژولار به پیکربندی انعطاف پذیر RTU های خاص برنامه اجازه می دهد
  • رابط به مرکز کنترل از طریق طیف وسیعی از پروتکل های کنترل از راه دور: TeleControl Basic، DNP3، IEC 60870-5-104 یا SINAUT ST7
  • راه اندازی سریع با پیکربندی ساده در TIA Portal
  • انتقال چرخه ای و یا رویداد محور داده ها
  • هشدار برای رویدادهای از پیش تعریف شده از طریق ایمیل یا پیام متنی
  • ذخیره سازی کامل تمام مقادیر اندازه گیری شده با نشان زمانی برای جلوگیری از از دست رفتن داده ها
  • گزینه های تشخیصی جامع، به صورت محلی از طریق پیام های خطا LED، در ابزار مهندسی TIA Portal یا از طریق یک وب سرور
  • هزینه های نگهداری و سفر کمتر در محل به لطف برنامه نویسی از راه دور، تشخیص، کنترل و نظارت از طریق اینترنت

RTU های مدولار با کنترلر پیشرفته SIMATIC S7-1500

RTU های مبتنی بر کنترلر پیشرفته SIMATIC S7-1500 نتایج قانع کننده و بالاترین سطح عملکرد و انعطاف پذیری را ارائه می دهند. آنها را می توان از طریق ماژول رابط تله کنترل TIM 1531 IRC با استفاده از پروتکل های کنترل از راه دور SINAUT ST7، DNP3 یا IEC 60870-5 به مرکز کنترل متصل کرد. ماژول TIM همچنین می تواند هم به عنوان گره و هم به عنوان ایستگاه اصلی استفاده شود. RTU های مبتنی بر SIMATIC S7-1500 به ویژه برای کاربردهای پیچیده کنترل از راه دور، مانند سیستم های فاضلاب پراکنده، منابع آب آشامیدنی یا سیستم های گرمایش منطقه ای، و همچنین در استخراج نفت و تامین گاز، توزیع برق و مهندسی ترافیک مناسب هستند.

مزایای RTU SIMATIC S7-1500

  • توسعه سیستم های کنترل از راه دور موجود با ایستگاه های SIMATIC S7-1500
  • استفاده به عنوان ایستگاه اصلی یا ایستگاه نود ممکن است
  • Redundancy مسیر حتی زمانی که اتصال اولیه از کار بیفتد ، دسترسی بالایی را ارائه می دهد
  • مهندسی مناسب شبکه کنترل از راه دور در پرتال TIA باعث صرفه جویی در وقت و هزینه می شود
  • توابع تشخیصی گسترده از جمله ثبت اطلاعات

RTU های ماژولار با SIMATIC S7-400

RTU های ماژولار مبتنی بر SIMATIC S7-400 به ویژه برای فرآیند پیچیده مناسب هستند. ماژول های رابط تله کنترل (TIM) برای اتصال به مرکز کنترل استفاده می شود. آنها انتقال قابل اعتماد داده های کنترل و پردازش را امکان پذیر می کنند. SINAUT ST7 یا DNP3 را می توان به عنوان پروتکل های ارتباطی استفاده کرد. TIM ها همچنین گزینه های اتصال انعطاف پذیری را برای مودم های خارجی ارائه می دهند.

مزایای RTU SIMATIC S7-400

  • بافر تلگرام برای ضبط مداوم داده ها از جمله نشان زمانی بر روی TIM در صورت معیوب بودن مسیر ارتباطی یا عدم وجود شریک ارتباطی و کاهش هزینه های اتصال برای شبکه شماره گیری
  • پیکربندی و عملیات ساده بدون دانش تخصصی IT
  • ارتباط IP از طریق اتصالات رمزگذاری شده
  • ماژول های TIM همچنین به ایستگاه های گره اجازه می دهند تا برای ساختار برنامه کنترل از راه دور راه اندازی شوند
  • گزینه های اتصال انعطاف پذیر به هر شبکه WAN مبتنی بر IP یا معمولی

نکته: TIM 4R-IE مسیرهای انتقال مختلفی را تسهیل می کند که همگی می توانند متفاوت باشند و مستقل از یکدیگر و همچنین در هر ترکیب اضافی کار کنند.
