پروژه ی نظارت تصویری پست های برق

راهکار ارائه شده با استفاده از تجهیزات شبکه ی صنعتی اورینگ (ORing)


ORing-Logoمقدمه

برای جلوگیری از صدمه در تجهیزات ناشی از بلایای طبیعی و یا فعالیت های انسانی  در پست برق ، مسولین می خواهند برای نظارت 24 ساعته  تعدادی دوربین های نظارتی را مستقر کنند. اگر سنسورها اخطار هشدار دهنده از هرگونه رویداد غیر طبیعی را دریافت کنند ، کنترل کننده اخطار هشدار را به بخش های مرتبط ارسال می کند و دوربین ها همزمان روند را ضبط می کنند.

الزامات پروژه

  • فراهم کردن انتقال داده به مسافت های دور
  • قابلیت ضد اختلال الکترومغناطیس
  • دمای کار از40 – درجه سانتیگراد تا 70 +درجه سانتیگراد.
  • تطابق دستگاه های سوئیچ اترنت صنعتی و مدیا کانورتور صنعتی با گواهینامه IEC-61850-3

ساختار پروژه

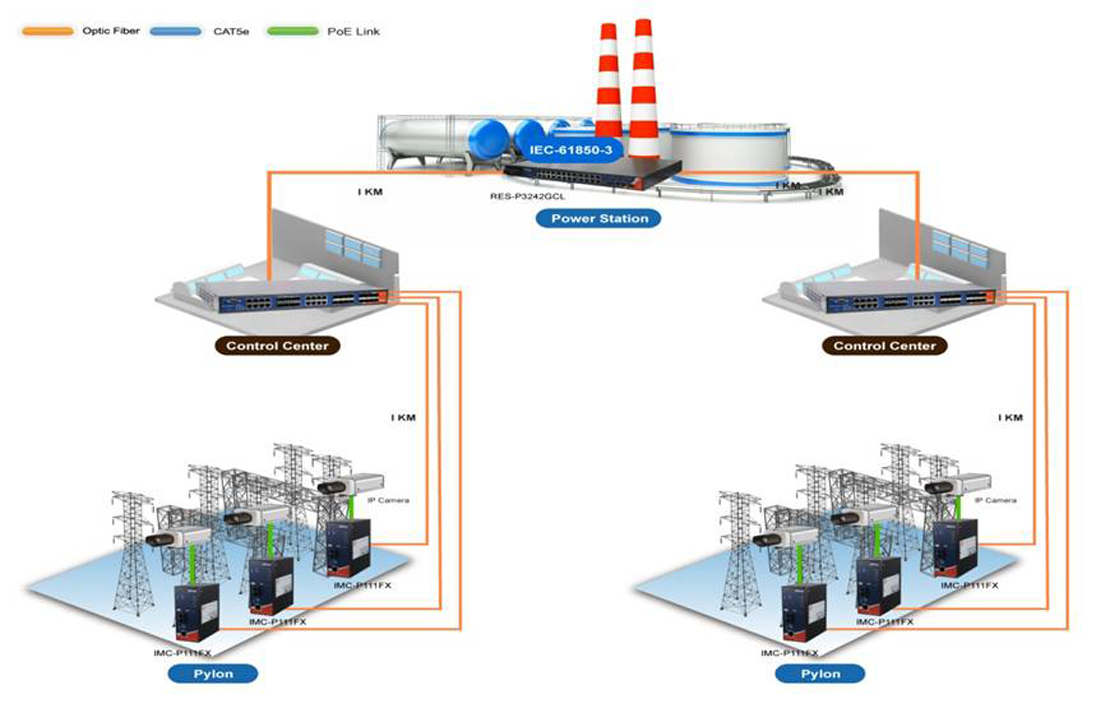

سوئیچ اترنت صنعتی مدیریتی مدل  RES-P3242GCL-HVدارای گواهینامه IEC-61850-3 می باشد که در پست برق نصب شده است و عملیات نظارت بر داخل و خارج پست برق را بر عهده دارد. در همین حال ، نیروگاه به مرکز کنترل منطقه ای از طریق شبکه فیبر نوری متصل شده است . هر یک از این مراکز کنترل به RGS-7168GCP مجهز هستند – سوئیچ اترنت صنعتی مدیریتی با 24 پورت گیگابیتی. با استفاده از این ویژگی ، سوئیچ قادر است به بسیاری از دستگاه های مدیا کانورتور فیبرصنعتی ، که با سایر دوربین ها ارتباط دارند ، متصل شود.

علاوه بر این ، RGS-7168GCP از قابلیت توسعه یافته توسط اورینگ ( ORing ) به نام منتصب کردن دستگاه ها به پورت ها ( Device Biding ) پشتیبانی می کند. از این طریق ترافیک شبکه اترنت فقط از طریق یک دستگاه نظارت تصویری مشخص به یک پورت مشخص شبکه عبور می کند ، همچنین این سوئیچ اترنت صنعتی مدیریتی دارای مکانیزم های فعالی جهت محافظت در برابر حملات هکرها بوده و موجب حفظ سلامت دستگاه های نظارت تصویری می شود.

هدف اصلی این پروژه فراهم کردن انتقال داده های پایدار ، ضد اختلال الکترومغناطیس و به موقع پست برق می باشد. بنابراین ، هر یک از دکل های برق به مدیاکانورتور فیبر صنعتی IMC-P111FX  (دارای استاندارد IEC-61850-3 ) مجهز می باشد که امکان نظارت به وضعیت هر دکل را به صورت بلادرنگ ارائه می دهد و بر مشکل فاصله و اختلالات خارجی غلبه می کند. استفاده از این محصول خسارات ناشی از آسیب های ناشناخته خارجی را به شدت کاهش می دهد و نیاز مشتری را برآورده می کند.

Power Substation



Smart Grid


ORing’s industrial Ethernet managed switches offer users possibility to draw maximum benefits from IEC 61850-3. Our products both meet IEC 61850-3 and IEEE 1613. Many of ORing products are tailor-made for applying in substation automation system and also support the IEEE 1588v2 standard (PTPv2). The IEC 61850-3 standard is not just the Ethernet-based substation automation protocol but serving the whole solution of power networks. ORing’s commitment from developing the standard and implementing the products into solutions are the key reasons why brings users to next stage of reliability and efficiency
